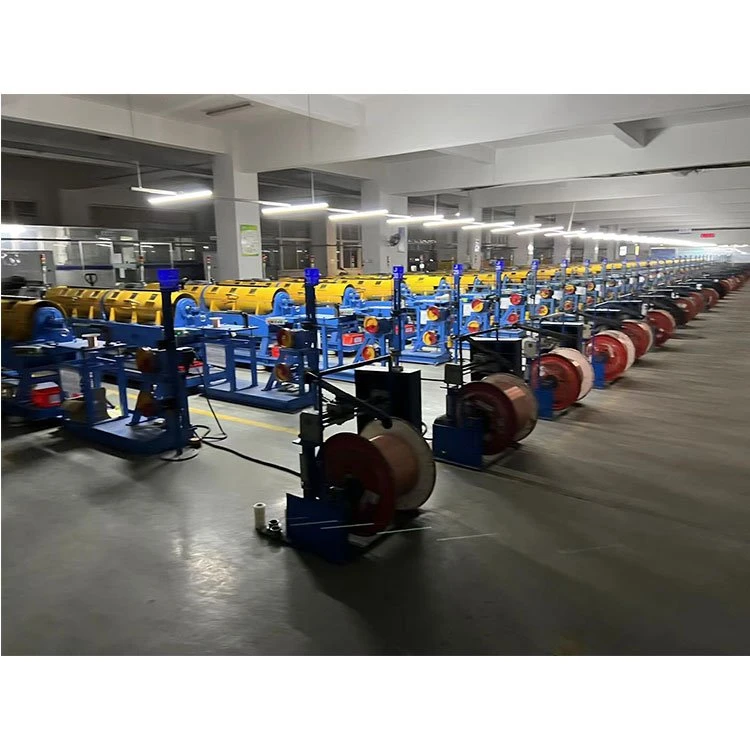

120/12 gorizontal quvurlarni o'rash mashinasi

Foydalanish

U ma'lumot kabellari (beshinchi, olti, ettinchi toifa) va yuqori chastotali kabellar, kompyuter kabellari, quvvat kabellari va boshqa ko'p tarmoqli kabellar va sinxron lentalar uchun javob beradi.

Ishlash xususiyatlari

HD{0}} konsolli bitta vinchining asosiy mashinasi konsol konstruktsiyasini qabul qiladi, u PLC dasturi va chastotani o'zgartirish tezligini nazorat qilish va pnevmatik boshqaruvdan iborat. , kabelning bir xil kuchlanishini ta'minlash; kabel o'tkazgandan so'ng geometrik strukturaning barqarorligini ta'minlash uchun bitta tugmachali kabel konstruktsiyasi qabul qilinadi va katta diametrli rulni boshqarish g'ildiragi egilish va kam yo'qotishlarni minimallashtirish uchun mo'ljallangan; Simni olish va olish uchun simli g'altakning harakati va sim g'altakning o'zaro harakatlanishi mexanik aloqa va elektr moslamasini ikki marta boshqarish orqali jihozning to'rtta ishga tushirish holatidan mukammal sinxronizatsiyaga ega bo'lishini ta'minlaydi, normal ishlash, sekin to'xtash va favqulodda to'xtash. Barqaror xususiyatlar; mahsulotning mukammal ishlashini ta'minlash uchun butun mashinaning barqaror ishlashi, oddiy operatsiya.

Butun tizim

1. Qurilmaning yo‘nalishi: chapdan o‘ngga → o‘ngdan tortib olish uchun

2. Uskunaning quvvat manbai: 380V/50HZ

3. Rasm: osmon ko'k (mijoz talablariga muvofiq tayyorlanishi mumkin)

Uskunalar tarkibi

1. Ko'z qolipi va o'lchagichni yig'ish uchun stend-----------------------------1 to'plami (standart)

2. PH800 konsolli bitta burama mashinasi asosiy dvigatel ------------- 1 to'plami (standart)

(1) Tarmoqli sim diametri: maksimal PH20mm

(2) Qo'llaniladigan yadro simining tashqi diametri: PH1.0mm-4.0mm

(3) Burilish masofasi diapazoni: 30mm-200mm

(4) Asosiy vosita: 15HP vosita va chastotani o'zgartirish tezligini tartibga solish

(5) Qabul qiluvchi vosita: 5,5 ot kuchiga ega vosita va differensial

(6) Kabel dvigateli: 1HP tishli vosita

(7) Spool lift: elektro-gidravlik lift

(8) Tezlik: 0~700/min, normal tezlik 600PRM/min

(9) Oʻlchamlari: (L×W×H) 380×172×178cm

(10) Og'irligi: 5500KG

(11) Qabul qiluvchi g'altakning diametri: PH800mm x600mm xH80mm (o'lchamlar foydalanuvchi tomonidan taqdim etilgan)

3. PLC kompyuter boshqaruv qutisi -------------------------------- 1 to'plami (standart)

(1) Elektron boshqaruv qismi: PLC: Siemens tizimi,

(2) Inson-mashina interfeysi: Tayvan Wellun 7 dyuym,

4. Markaziy oʻrash mashinasi --------------------------------------- 1 toʻplami (ixtiyoriy)

5. Yon bog'lash mashinasi --------------------------------------- 1 to'plami (ixtiyoriy) mos)

6. 12 ta ikki qatorli passiv kuchlanishli toʻlov toʻplami--------------------1 toʻplami (ixtiyoriy)

7. HD-500 ikki boshli avtomatik toʻlov mashinasi ---------------------- 1 toʻplami (ixtiyoriy)

8. HD-500 burama va to‘lov mashinasi ---------------------------- 1 to‘plami (ixtiyoriy)
