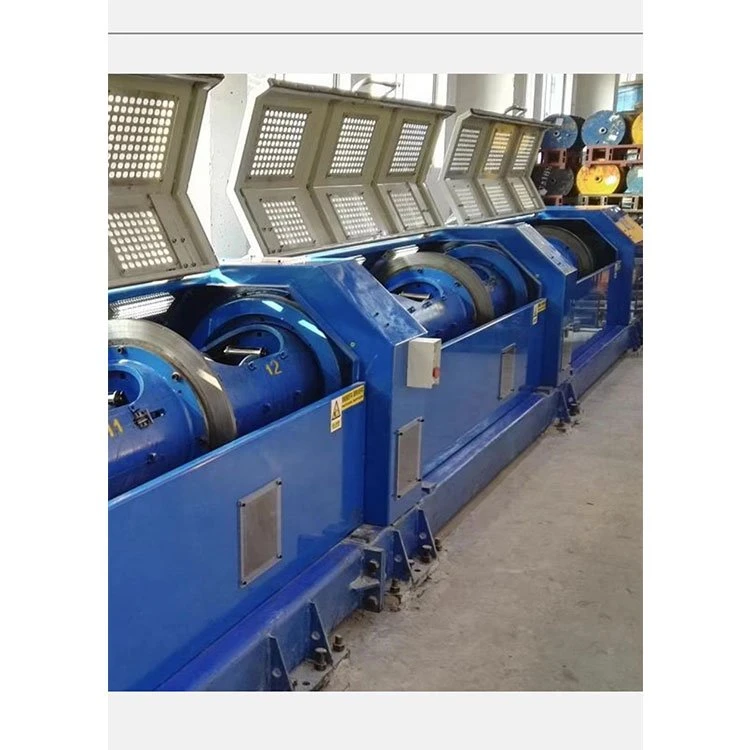

200/12 gorizontal quvurlarni o'rash mashinasi

Seriya raqami

Sotib olingan uskunaning nomi

Umumiy o'lchamlar

model

soni

ning og'irligi

1

Yuqori tezlikli quvurli burama

Kengligi 1000* balandligi 1300* uzunligi 13000

12/200

5500 kg

Uskunalar tarkibi

1, uskuna markaziy chiziq, barrel, shakllantirish, tortish, tortib olish liniyasi, elektr boshqaruv qismidan iborat;

Loyiha

Seriya raqami

Uskunalar tuzilishi

Qurilmaning funktsional talablari va parametrlari

Eslatma

Bu ishning asosi va ginseng bo'lishi mumkin
Raqam

1

Burishdan oldingi simning diametri (mm)

0.3 ~ 0.70

2

Burilishdan keyingi diametr (mm)

1.2 ~ 4

3

Burilish diapazoni (mm)

1-80

4

Uskuna tezligi (RPM)

Maksimal tezlik 1800 RPM, ish tezligi 1600 RPM, uskuna tezligini sozlash parolni o'rnatishi mumkin (PLC funktsiyasini boshqarish)

5

Uskunaning ishlash yo'nalishi

Qurilmaga qaragan holda, sim o'ng tomonda joylashgan

6

Tizimning burilish yo'nalishi

S/Z

7

Quvurlarni tishlash rejimi

Ip tortish

8

Chelik simning mustahkamlik darajasi (Mpa)

600 ~ 2800

9

Oldindan ishlab chiqilgan metr uzunligiga yetganda to'xtating

O'lchov o'lchagich PLC o'lchov o'lchagichni avtomatik to'xtatishni qabul qiladi, metr aniqligi 1,5 foizdan kam yoki teng.

10

Silindr tanasi va bosish moslamasi hududida singan chiziq aniqlanganda uskuna avtomatik ravishda to'xtashi kerak

Uskunada uzilishni to'xtatish signalizatsiya moslamasi mavjud.

11

LED yoritgichi xavfsizlik qopqog'i ichiga o'rnatilgan

Shokga chidamli lampalar va chiroqlar uchun boshqa narsalar va po'lat simlarning to'qnashuvini oldini olish uchun sirtda xavfsizlik himoyasi ta'minlanishi kerak.

12

qalqon

Har bir I-g'ildiragi kuzatuv oynasiga to'g'ri keladi. Ko'rinadigan oyna qattiq shishadan yasalgan va xavfsizlik qopqog'i choksiz po'lat quvur bilan moslashuvchan tarzda ochiladi. Mashina ochilganda darhol to'xtatilishi mumkin 150 mm dan kam yoki teng. Xavfsizlik qopqog'i ochiq va qulflanmagan bo'lsa, platforma faqat harakatlanishi mumkin, lekin normal ishga tushirilmaydi. Maksimal shovqin 82 dB 1000 mm masofada sinovdan o'tkaziladi. himoya qopqog'idan

Markaziy simni yotqiz

Oziqlantirish turi

aylanmaydigan

I g'ildiraklarni ulash tizimi

Milya turi, rulmanni qo'llab-quvvatlaydigan mexanik doimiy kuchlanish chizig'i mavjud.

Damping tizimi

Maxsus aşınmaya bardoshli arqon kamonli vintni sozlashdan foydalaning

Bo'shatish I-g'ildiragining diametri diapazoni (mm)

200 (talab qiluvchining I-g'ildirak talablariga muvofiq)

Tsilindrning ichida ish g'ildiragi chiziqni yotqizadi

13

I g'ildiraklarni ulash tizimi

Millar turi mavjud, podshipnik tayanchi mexanik doimiy kuchlanish chizig'i, kuchlanish o'zgarishi 3N dan kam, kuchlanish diapazoni 20-60N.

14

Damping tizimi

Maxsus aşınmaya bardoshli arqon kamonli vintni sozlashdan foydalaning

15

Bo'shatish I-g'ildiragining diametri diapazoni (mm)

200 (talab qiluvchining I-g'ildirak talablariga muvofiq)

Silindr qismi

16

Har bir silindrdagi I-g'ildiraklar soni

3 *4 tugun =12

17

Silindrdagi sim tizimining turi

Chiziqdan o'tish uchun har bir burmada hidoyat g'ildiragini o'rnating va chiziqni yotqizayotganda po'lat sim sirpanmasligiga ishonch hosil qiling.

18

Tashqi simni yo'naltirish uchun volfram karbid ko'krakning ichki diametri

Tishli nozul ichki diametri 6 mm bo'lgan qattiq qotishma YG8 materialidan qilingan. Ishonchli mahkamlashni ta'minlash uchun u vintni mahkamlash va elim bilan o'rnatiladi.

19

Sim chiqishi Simli taglikning burchagi

Gul plitasining markazidagi simli ko'krakdan barrel devoridagi simli ko'krakka maksimal burchak 30 darajadan oshmasligi kerak. Birinchi barrelning tel chiqishidan oxirgi barrelning simli kirishiga qadar ikkita singan chiziqning maksimal burchagi 25 darajadan oshmasligi kerak. Ikkinchi barrelning tel chiqadigan ko'krakdan ajratish diskining tel chiqishiga singan chiziqlarning maksimal burchagi 25 darajadan oshmasligi kerak. Po'lat simning qotishma qolipdan sirg'alib ketmasligini ta'minlash uchun chiqish joyiga yoki egilish joyiga maxsus qotishma qolipni o'rnatish kerak.

20

Tsilindrni qo'llab-quvvatlovchi podshipnik

Katta rulman

Marka NSK

21

Tsilindr katta rulman moylarini qo'llab-quvvatlaydi

Yog 'moylangan, har bir podshipnik rulman o'rindig'iga o'rnatiladi, ish harorati 75 darajadan kam yoki unga teng

22

Rulman o'rindig'i tuzilishi

Egiluvchan temir.(QT - 400)

23

Devor qalinligi (mm)

11 mm dan kam emas

24

Silindr tizimining dinamik tizimi

To'xtash va favqulodda to'xtash farqlanadi. Oddiy to'xtash sekinlashgandan keyin to'xtatilishi kerak, bu energiya sarfini tormozlash va boshqa usullar bilan amalga oshirilishi mumkin. Oddiy to'xtash tormozlash vaqti 20 soniyadan kam, favqulodda to'xtash esa 10 soniya ichida bajarilishi kerak. Tormoz prokladkalari eskirgandan keyin osongina almashtiriladi.

25

Simli laganda ramkasi I-g'ildirak qulfi

Tel laganda ramkasi vertikal doimiy kuchlanishni qo'llab-quvvatlash uchun milya podshipniklari bilan jihozlangan va har bir po'lat sim va ipning bir tekis joylashishini ta'minlash uchun kuchlanish moslamasini avtomatik sozlash bilan jihozlangan. O'ng qo'lda ishlash uchun damping kuchlanish vintini sozlash. Har bir simli patnis ø 200 I-g'ildiragining ishlab chiqarish ehtiyojlarini qondira oladi.

26

I g'ildirak rulman rejimi

Gorizontal qo'llab-quvvatlash simlari

27

Men g'ildirakni simli laganda namlash

Tel kuchlanish moslamasini avtomatik sozlash, har bir po'lat sim, simli chiziqning bir xilligini ta'minlang. Men chiziq ustida g'ildirak, amortizator kamar o'ng qo'l ishlashi uchun bir kamon, damping kuchlanish vint sozlash o'rnatilgan.

28

Buzilgan chiziqni aniqlash qurilmasi

Chiziqni buzish signali, PLC dasturini boshqarish.

29

Parallel silindrli dizayn

Barrel tanasi tashqi tishli chiziq bo'lib, bochka tanasining chiqishidan press qolipining yopish og'ziga qadar bo'lgan po'lat simning bir xil bo'lishini va ko'ndalang egilish hodisasi yo'qligiga ishonch hosil qiling. barrel tanasi va tel plastinka chiqish og'zi 25 darajadan oshmasligi kerak.

30

Xost bazasi

Bo'lim po'lat plyus po'lat va beton

31

Shpindelli haydovchi qutisi

Spindsiz haydovchi

Shakl maydoniga Domen

32

Tel laganda teshik taqsimoti

12 teshikli to'plam. Har bir simli nayza to'plami ichki diametri 6 mm bo'lgan qattiq qotishma YG6X materialidan tayyorlangan va ishonchli mahkamlashni ta'minlash uchun elim bilan mahkamlangan.

33

Oldindan deformatsiya qilish apparati

Süngü o'rnatilishi mahsulot strukturasining spetsifikatsiyalariga muvofiq ajratilgan va moslashtirilgan

34

Bosishning yopilish burchagi

25 daraja yoki undan kam

35

Matbuot chizig'i qolip ushlagichining tuzilishi

Bosim kamon bosimni sozlaydi

36

Bosish o'lchami

80*50*(25 plyus 25) UZUNLIK * kenglik * balandlik (balandlik: ikki qism yopilgandan keyin o'lcham 50)

Moslashtirilgan bo'lishi mumkin

37

Mobil qolip bazasi

Chiziqni bosuvchi qolip ramkasi moslashuvchan tarzda sozlash va harakat qilish uchun kaptar yivli yo'riqnomani qabul qiladi

38

Deformatordan keyin

Mahsulot tuzilishi spetsifikatsiyalariga muvofiq sozlang

Qo'rg'oshin g'ildiragini ushlab turish

39

tortish

Elektr boshqaruvini sinxronlashtirish

40

Tortish g'ildiragi diametri mm

318 * 2 ￠

41

Tortish g'ildiragi turi yiv / tekislik turi

U o'yiq

42

Tortish g'ildiragini qo'llab-quvvatlash tizimi

Rulmanlarni qo'llab-quvvatlash

43

Slotlar soni/Slot diametri

8-9-modda / R3mm

44

Slotning qattiqligi

Tortish g'ildiragi materiali GCr15, qattiqlik HRC58-60o dan katta yoki unga teng

45

Burilish masofasi transformatsiyasini amalga oshirish

PLC cheksiz o'zgaruvchan tezlik

46

Hisoblagich qurilmasi

Tortish g'ildiragining bir uchi kalit o'lchagichga yaqin

47

Elektron hisoblagich qurilmasi

PLC elektron hisoblagichi, displey ekranida ko'rsatiladi

48

Haydash yo'li

Yagona faol va ikki tomonlama tortish g'ildiraklari

Yopiq qator

49

Lentali kabel

Servo motorni boshqarish

50

Qatorni siljitish rejimi

Bilyali vintli chiziq, PLC boshqaruvini teskari aylantirish

51

Vertikal/gorizontal tartibga soluvchi g'ildirak

Rolik R yivga ega, rulmanli po'latdir

52

Yopiq chiziqni qo'llab-quvvatlash

Qabul qilish i-wheel mexanik pnevmatik yuqori turini qabul qiladi

53

Qabul qilish kuchlanishi

Magnit kukunli debriyaj doimiy kuchlanishni tortib oladi.

54

Qabul qiluvchi I-g'ildirakning o'lchami diametri (mm)

Ta'minlash uchun mijoz

Drayv dinamik Tizim / elektr energiyasini boshqarish bo'limi

55

yuqish

Bu yerda yo'q

56

Xost haydovchi

Dvigatel silindrni aylantirish uchun harakatga keltiradi

57

Asosiy dvigatel

O'zgaruvchan chastotali vosita (15KVt)

58

tortish

Servo motor

59

Qabul qiluvchi dvigatel

Chastotani o'zgartiruvchi vosita

60

Asosiy vosita tezligini nazorat qilish

Inverter

61

Mashinaning to'liq elektr nazorati

PLC dasturini boshqarish

62

ko'rsatish

Sensorli ekran
